Roland Jupiter 4

TC4013 chip incompatibilität

Betrifft Roland Jupiter 4 Key Assigner / Arpeggiator Clock

Das Roland Jupiter 4 Service-Manual stellt die benötigte Pinout- und Wahrheitstabelle für den TC4013 zur Verfügung.
Roland nutzt hier explizit folgende, vom Standard abweichende Set/Reset-Funktionalität.
Wenn sowohl Set als auch Reset HIGH sind, muß Q = Low und Q* = HIGH sein.

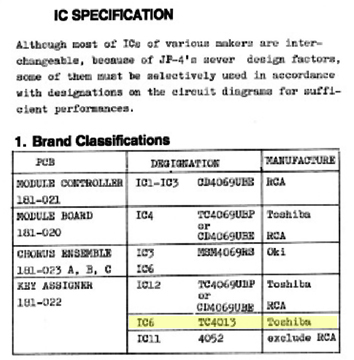

4013-RolandRoland-Chips

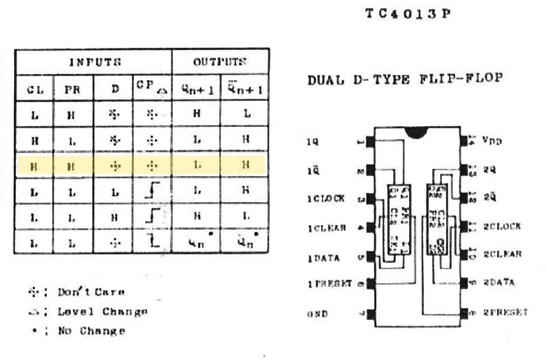

Toshiba TC4013 (Roland specification)

Toshiba produziert den TC4013 zwar immer noch, jedoch geht aus allen Datenblättern hervor, dass Toshiba das von Roland beschriebene TC4013 Set/Reset-Verhalten inzwischen geändert hat. Es ist keine Dokumentation zu finden, woraus hervor geht, wann genau diese Änderung vorgenommen wurde und woran man dies erkennen könnte. Das älteste mir bekannte Toshiba Datasheet stammt vom 11.Dez.1997. Hier enspricht das Verhalten des TC4013 jedoch bereits dem aktuellen Standard aller Chiphersteller.

TC4013-Standard

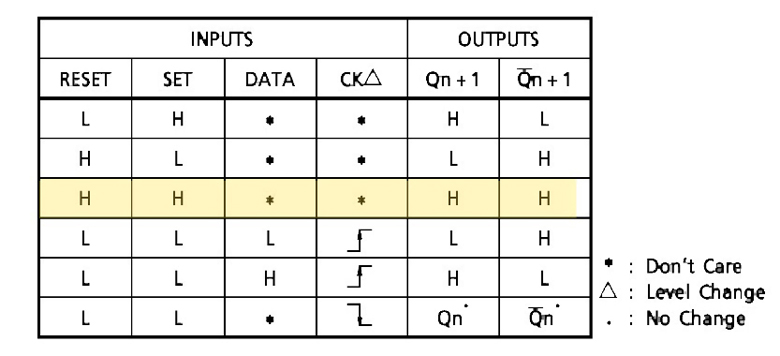

4013 (standard specification)

The Solution

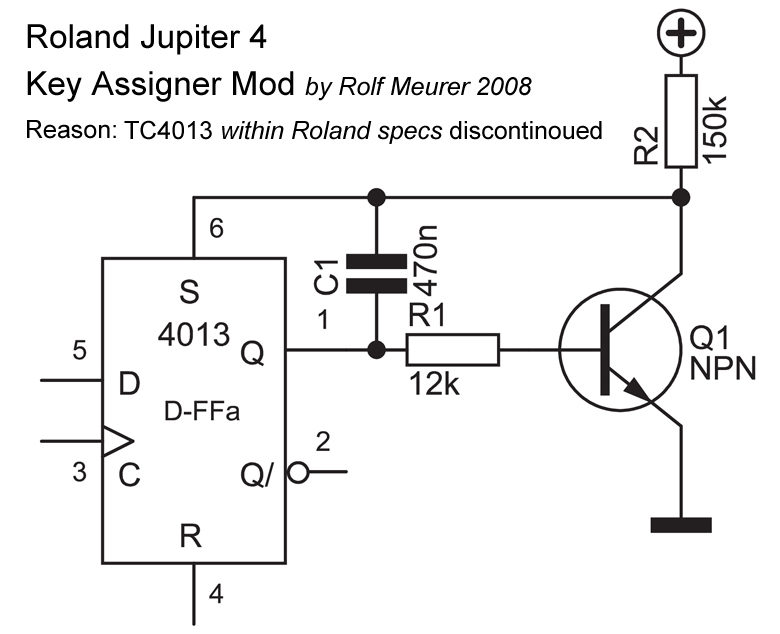

Roland Jupiter 4 Key Assigner Modification by R.Meurer 2008

Jupiter4 Key Assigner

  1. Replace TC4013 with a standard 4013 chip
    but bend out pin 6
  2. add R1 (12k)
  3. add R2 (150k)
  4. add C1 (470n)
  5. add Q1 (NPN Transistor e.g. 2N3904)

The + site of R2 goes to pin 14 of the 4013 chip.
The transistors emitter (gnd) goes to pin 7 of the 4013 chip.
