V/Oct  vs. Hz/V

Die Frequenz einer Oszillatorschaltung variiert linear mit der Eingangsspannung (Hz/V).
Aus diesem Grund muss eine (V/Okt) Steuerspannung mittels eines Anti log amp linearisiert werden.

The frequency of an oscillator circuit varies linearly with the input voltage (Hz/V).
Because of this, a (V/Oct) control voltage must be linearised by using an anti log amp.

exponential function to base 10

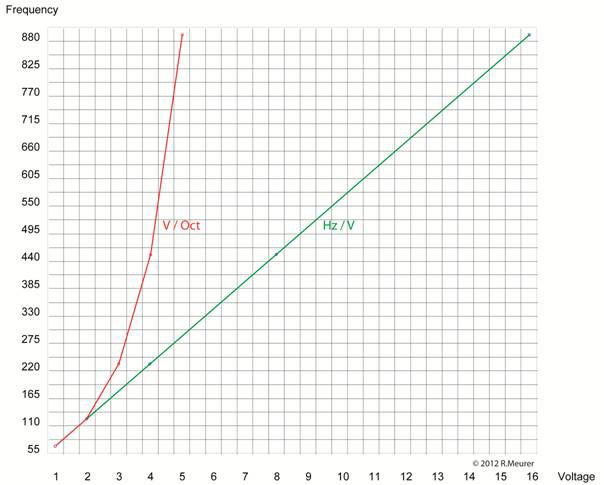

Hz/V vs. V/Oct

Hz/Volt Freq/Cv lin.

  • 55Hz = 1V
  • 110Hz = 2V
  • 220Hz = 4V
  • 440Hz = 8V
  • 880Hz = 16V

V/Oct Freq/Cv log.

  • 55Hz = 1V
  • 110Hz = 2V
  • 220Hz = 3V
  • 440Hz = 4V
  • 880Hz = 5V



R.Meurer 1988
